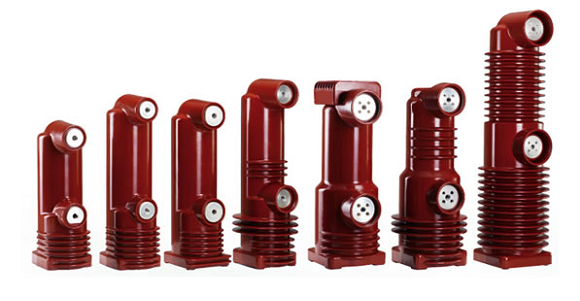

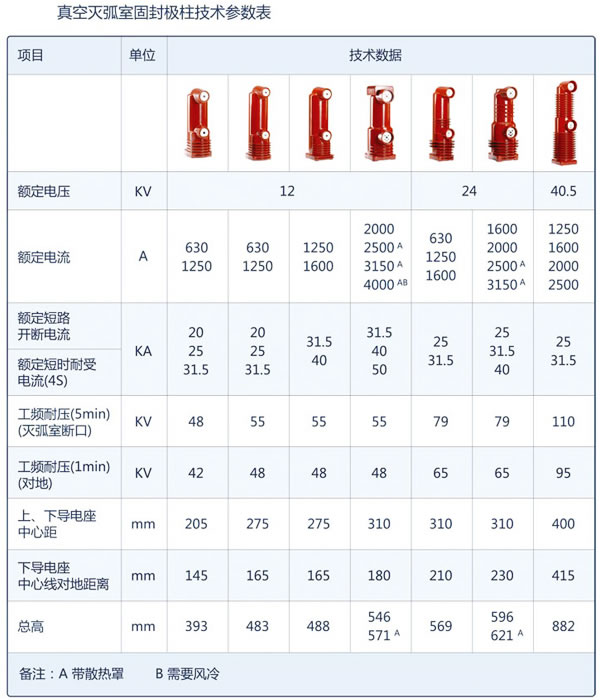

本型号真空灭弧室固封极柱产品，采用液体硅橡胶缓冲层、铜铬触头材料、杯状纵磁结构、环氧树脂绝缘外壳。产品具有体积小、开断容量大、绝缘水平高等特点。与相应的户内、户外真空断路器或真空配电装置配套，特别适用于电力、机械、化工、冶金、矿山等工业部门全工况运行条件下电路频繁操作的场所。

结构特点:
  该系列产品为固封极柱式结构，防止真空灭弧室受到外部因素的损坏，而且可以确保即使在湿热及严重污秽环境下，也可对电压效应呈现出高阻态；可
  靠的固封绝缘性能，通过凝露试验，适合在恶劣环境下安全运行，并具有比IEC和GB标准要求更高的爬电距离和电气间隙；
　
  ZNMH-F12/D□-20~50KA系列固封极柱系列断路器既可装入移开 式开关柜，也可装入固定式开关柜；1600A以下相间距为150mm，可装配于650mm宽的小型柜体。

   本型号真空灭弧室固封极柱产品，采用液体硅橡胶缓冲层、铜铬触头材料、杯状纵磁结构、环氧树脂绝缘外壳。产品具有体积小、开断容量大、绝缘水平高等特点。与相应的户内、户外真空断路器或真空配电装置配套，特别适用于电力、机械、化工、冶金、矿山等工业部门全工况运行条件下电路频繁操作的场所。

ZNMH型真空断路器总体结构采用操作机构和灭弧室前后布置形式，主导电回路部分为三相落地式结构。我公司断路器标配技术先进的西门子真空灭弧室，它具有七大特点：
1）开断短路电流能力强:
西门子真空灭弧室采用两种不同的触头结构。
  在横向磁场触头中，当瞬态电流小于10kA时，电弧呈扩散型。而更高的电流将会形成聚集型电弧，为避免触头自身过度发热，附加的横向磁场产生一电磁力驱动电弧沿燃弧面高速旋转。这样电弧根部出现的触头烧损现象分布在燃弧圈整个区域内。
 在纵向磁场触头中，可靠开断路电流值能高达80kA，即使电流值很高，纵向磁场也能形成扩散型电弧。圆盘状触表面烧损均匀。横向和纵向磁场的形成都是由触头座结构和形状决定的。

2）绝缘强度高:
  合理的灭弧室结构设计，先进的零件表面处理工艺确保了灭弧室具有高绝缘强度，其波纹状瓷壳设计增大了外沿面的爬电距离，在恶劣环境下操作具有较高的适应性。
在稳定状态下，灭弧室真空度高于10-4Pa，6-20mm的触头开距足以保证真空灭弧室的绝缘强度。

简洁的传动，优异的缓冲性能，极大提高了产品的寿命:
  ZNMH真空断路器将灭弧室与操动机构前后布置组成统一整体，即采用整体型布局，这种结构设计，可使操作系统的操作性能与灭弧室开合所需性能更为吻合，减少不必要的中间传动环节，降低了能耗和噪声。同时合理设计的缓冲器,降低了断路器的分闸过冲及分闸反弹,使机器行程特性曲线更为理想,提高了断路器的机械寿命。永磁机构通过主传动轴驱动主拐臂，直接操动开关的分合，省去了传统操动机构中复杂、易损的储能和锁扣装置，极大地简化了传动环节，从而真正实现高可靠，长寿命。

先进的控制技术，高可靠的二次系统:
机构操作电源可以由直流屏提供，也可使用交流电源操作，还可以根据用户需要配置高可靠的储能单元，通过智能控制单元驱动永磁机构，调合出力特性,使其与断路器反力特性匹配，以满足不同的工作场所。
