一、ZW39-40.5断路器概述:
  ZW39-40.5型户外高压交流真空断路器适用于交流40.5kV﹑50Hz三相电力系统中，供工矿企业，发电厂及变电站作控制和保护用。该产品可进行频繁操作，也可以作为联络断路器使用。

二、ZW39-40.5断路器的主要特点:　　
  ZW39-40.5W/T2000-31.5型户外真空断路器解决了一直以来国内同类产品因温湿度变化内部会产生凝露、吸潮，使绝缘强度随之下降的一大难题及因绝缘拉杆外露易老化的问题，加强了套管内表面及绝缘件的绝缘强度。除此以外，该断路器还有如下特点：

■ 优选真空灭弧室触头材料，使小电流开断截流值平均在4A以下，有效地抑制了操作过电压。
■ 断路器开断能力强，开断短路电流31.5kA达30次。
■ 采用性能可靠的CT10A改进型机构，能频繁操作，寿命达10000次。
■ 该产品能适应海拔3000米的环境要求，外绝缘水平高。
■ 断路器中可内附或外附互感器：断路器每相可装4只内附电流互感器，内附电流互感器铁芯采用微晶合金及高导磁材料，200A及以上电流互感器的精度可达到0.2级、0.2S级。断路器整体结构紧凑，同时对互感器二次绕组的包扎工艺进行了充分的优化。充分保证互感器线圈包扎后外形规则，无毛边，且在烘干时不松动，装入主机后无变形，做到电场均匀。
■ 该产品在真空灭弧室与瓷套间充有微正压的SF6气体（无内附CT:0.02MPa，内附CT:0.2MPa）,确保内部不会产生凝露及吸潮现象，同时可避免原ZW7系列产品内部填充有机绝缘材料易造成气泡、贯穿性放电，维护、维修困难等缺陷。
■ 主要二次电器元件均选用优质产品，运行可靠性高。
■ 产品外露部件表面处理均为热镀锌或直接采用优质不锈钢板材，耐腐蚀性能优越。
■ 该产品能直接替代SW2—35型少油断路器（安装尺寸相同），配过渡支架可替代各种型号的多油断路器，是较为理想的无油化断路器。

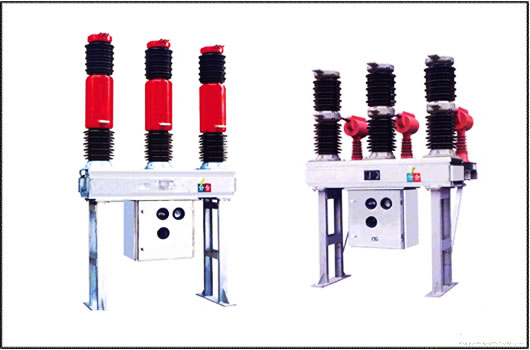

三、ZW39-40.5断路器产品图片:


四、ZW39-40.5断路器主要技术参数:

产品的总体结构为支住式，三相共用一只底架，配用一台弹簧操动机构。居中布置，三相机械联动。
套管可采用硅橡胶管或瓷套管，外爬比距达31mm/KV,可适用于海拔不超过3000m，污秽等级不超过Ⅳ环境。
套管内充有微压SF6气体，避免温度变化时造成内部凝露及吸潮现象，提高绝缘强度，同时满足了环保要求。
产品的电气性能优良，额定电流达2000A，额定短路电流31.5KA，额定电流开断次数可达30次，开合电容器组630容性电流无重燃，机构寿命达10000次。
内附电流互感器的计量级铁芯采用微晶合金高导磁村料，准确级可达0.2或0.2S级，产品每相可配2-4只电流互感器。
本产品也可外附立的电流互感器，在任何电流等级下均可满足用户的需要。
型户外交流高压真空断路器，为三相交流（50Hz）高压开关设备，主要适用于发电厂、变电站及工矿企业做线路保护和控制，特别适用于重污秽或各种频繁操作的场所.
