LW36-126六化硫断路器

LW36-126六化硫断路器

更新时间:2022-02-28 11:24
  • 品牌:保成电力集团
  • 型号:LW36-110/2000-126KVA
  • 市场价:元
  • 优惠价:
  • 电话:029-85222823
  • 咨询报价图标在线联系图标
产品介绍
lw36-126六化硫概述:
  LW36-126/T3150-40户外高压交流SF6断路器是以SF6气体作为绝缘介质,在高压输电线路中能关合、承载、开断运行回路正常电流,也能在规定时间内关合、承载及开断规定的短路及过载电流的开关设备。结构形式采用瓷柱式,可进行三相分闸、合闸及自动重合闸操作,实现对50HZ、126KV及以下输电线路的控制和保护。

  该断路器采用自能灭弧原理,配用弹簧机构。当该断路器接到分闸指令后,以气缸、动弧触头、拉杆等组成刚性部件在分闸弹簧力的作用下向下动。在运动过程中,静主触头先与动主触头分离,电流转移到弧触头上,随后弧触头分离,在动、静弧触头间产生电弧。在开断短路电流时,由于电流值大,故弧触头间的电弧能量大,弧区热气流注入热膨胀室,在热膨胀室内进行热交换,形成低温高压气体;此时,由于热膨胀室压力大于辅助压气室压力,使灭弧室内的单向阀关闭。电流过零时,热膨胀室的高压气体反吹向断口间使电弧熄灭。在开断小电流时(通常在几千安以下),由于电弧能量小,膨胀室内压力上升比辅助压气室压力上升慢,单向阀打开,辅助压气室内压缩气体进入膨胀室,产生气吹,在电流过零点时熄灭电弧。

lw36-126六化硫主要参数:
lw36-126六化硫技术参数图

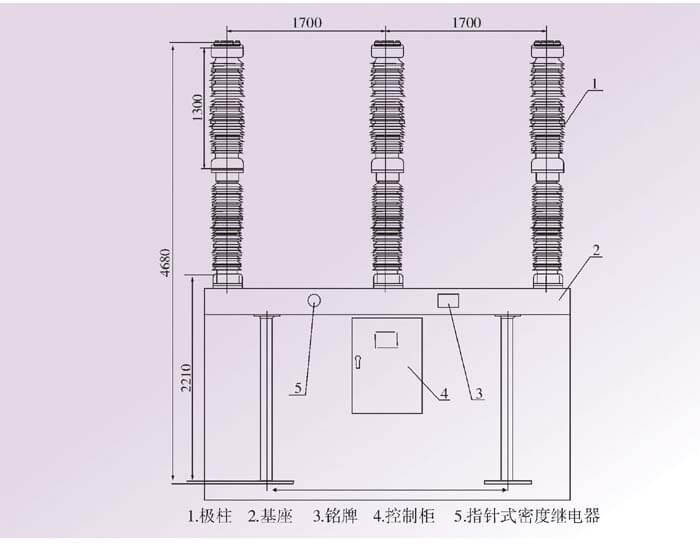

lw36-126六化硫安装尺寸及外形图:
lw36-126六化硫安装尺寸图

lw36-126六化硫地基的安装:
lw36-126六化硫现场安装图

lw36-126六化硫使用环境条件:
正常使用环境条件符合GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》的规定,即:
a.周围环境温度:-40ºC ~+40ºC;
b.海拔高度:不超过3000m;
c.风速:不大于34m/s;
d.日温差:不大于25ºC;
e.日照强度:不大于0.1w/cm2;
f.月平均相对湿度:不大于90%;
g.地震加速度:水平不大于0.2g,垂直不大于0.1g;
h.覆冰厚度:不大于10mm;
i.空气污秽程度:不超过GB5582中的Ⅳ级;
j.安装场合:户外。
如果用户有特殊使用环境条件要求,可与制造商另行协商。

lw36-126六化硫SF6断路器产品主要特点:
断路器采用三相瓷瓶支柱式结构,为户外设计,三相配用一个SRCT36-C弹簧操动机构,居中布置,三相连动,故外观新颖精致。断路器以SF6气体作为绝缘和灭弧介质,运行时断路器三极SF6气体应连通,并采用指针式密度继电器对其压力和密度进行监控。
由于采用自能式灭弧原理,且在断路器运动系统中进行了优化设计,故有效的提高了机械效率,最大限度的降低了操作功。
 采用自能式灭弧原理,操作功小,冲击小;
 配用弹簧机构,机构性能与温度无关,磨损小,性能稳定;
 优化的灭弧室结构和触头运动曲线,开断可靠性高;
 在开断容性电流时不产生重燃和重击穿;
 优化的极柱和支撑框架设计,具有较高的抗震能力;
 可靠性高,平均无故障时间长,维护费用少;
 现场安装调试快捷,只需1~2天;
 操作噪音低,适用于居民区。

温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。

lw36-126六化硫订货方案:
1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
3、开关柜使用在特殊环境条件时,应在订货时详细说明
4、需要其它或超出附件、备件时应提出种类和数量
