真空断路器接线图及接线方式

作者:保成电力集团来源:www.bcdljt.com时间:2022-03-30 17:50

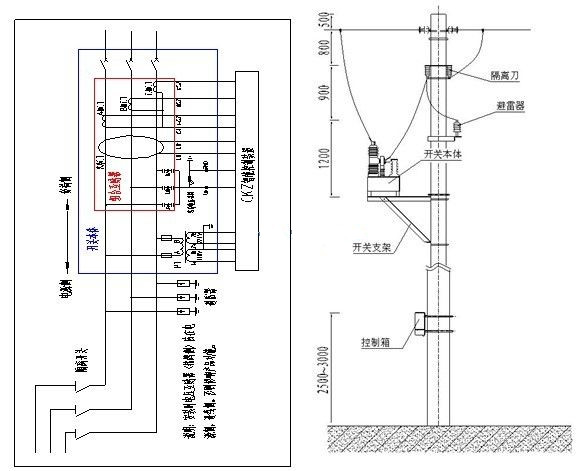

真空断路器电路图:

真空断路器线路图
真空断路器的接线方式主要分为板前接线、板后接线、插入式接线、抽屉式接线这四种接线方式。


一、板前接线:

       板前接线方式为断路器的默认接线方式,如采用板前接线方式,无需做特殊说明。用户可在断路器安装于成套设备之前,即在断路器基座的连接板上直接连接电源线及负载线,用螺钉紧固的接线。

二、板后接线方式:

       板后接线是指在断路器安装于成套设备内时,在断路器基座上的连接板通过安装板的螺栓上接电源线和负载线。其最大的特点是可以在更换或维修断路器时,不必重新接线,只须将前级电源断开。由于该结构特殊,产品出厂时已按设计要求配置了专用的安装板和安装螺钉及接线螺钉。需要特别注意的是,由于大容量断路器接触的可靠性将直接影响断路器的正常使用,因此安装时必须引起重视,严格按制造厂要求进行安装。



三、插入式接线:

       插入式接线是指在成套设备的安装板上,先行安装一个带六个插座安装座,与断路器的连接板上的6个插座配套使用。安装座的面上有连接板或安装座后面有螺栓,安装座预先接上电源和负载线。使用时,用户可将断路器直接插入安装座进行使用。如断路器损坏,仅需拔出更换即可。其更换时间比板前、板后接线要短,且方便。但由于插入式接线断路器的插、拔需要一定的人力,因此目前世界各国的插入式产品,最大壳架电流为400A。

四、抽屉式接线:

       抽屉式接线一般用于万能式断路器的安装,断路器的进出抽屉由摇杆顺时或逆时转动完成,在主回路和二次回路中均采用插入式结构,省略了固定式安装所必须的隔离器,可做到一机二用,提高使用的经济性,在增加安全性和可靠性的同时,也给操作及维护带来极大方便。万能式断路器可采用板前(垂直)、板后(水平)接线这两种固定式接线方式,也可采用抽屉式接线方式。

真空断路器接线图:



真空断路器接线图
